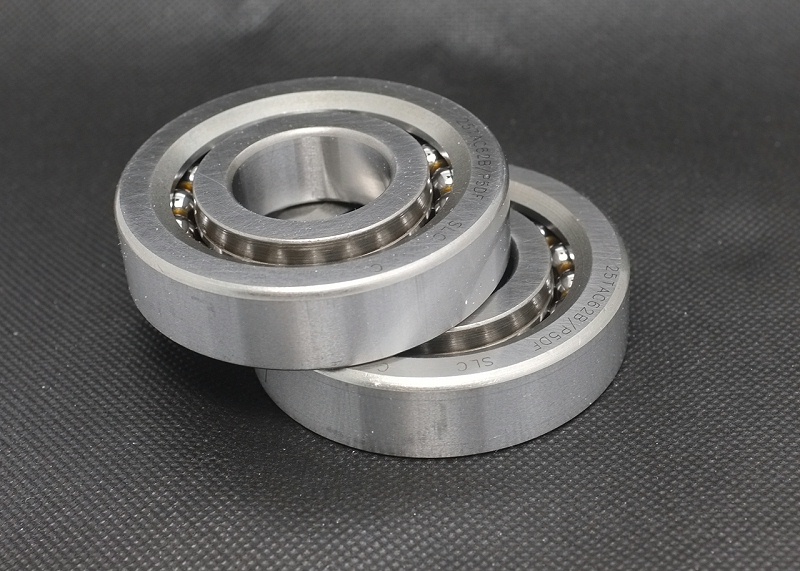

在機床直線傳動系統中，絲桿可以幫助設備實現高精度定位，其中支撐絲桿旋轉的軸承起到了非常重要的作用。絲桿常用的軸承類型主要是推力角接觸球軸承，除了選擇質量好的軸承外，還得注意軸承的配對形式，那么絲桿軸承使用面對面配對還是背對背？

什么是面對面與背對背配置？

1、面對面DF 配對，兩個角接觸軸承的大端面相對 安放 ，接觸角背向外側。這樣裝配的對中性能好， 可以 適應一定的安裝誤差或者軸的撓度 ，還能補償因熱膨脹引起的軸向位移或軸承間的對中誤差，減少對設備的不良影響，適合 軸向載荷方向經常變化的工況。

2、背對背DB 配對，讓兩只軸承的小端面相對，接觸角朝著外 面。DB配對的 支撐剛性 更好，抗傾覆能力好，可以更好地承受軸向力 、力矩，適合負載大、剛性要求較高的 加工場合。

絲桿軸承常用背對背還是面對面？

在絲桿驅動系統中，一般推薦采用背對背安裝方式，主要的優點如下：

1、提高絲杠 系統剛性。滾珠絲桿在高速運行工況下 ，會受到 比較大的軸向載荷、扭矩。背對背布置的角接觸軸承接觸角 向外展開，軸承間距相對大 一些 ，抗傾覆能力更強，對絲杠系統的支撐剛性 更 高，有利于提升系統的定位精度。

2、適應高預緊負荷。 絲桿軸承要經過預緊操作的 ， 這樣可以消除間隙、提升軸承的定位精度 ，讓絲杠系統運行誤差減少，設備的效率更好。

3、適合固定端支撐。 絲桿系統通常一端為固定端（承受軸向載荷），另一端為支撐端（僅定位用）。固定端可以用兩只角接觸軸承背對背配對安裝， 這樣能 確保剛性和軸向穩定性。

當然這不是絕對的，不同工況下的滾珠絲桿系統對軸承的要求不一樣，面對面也有自己的適用場合，比如安裝空間受限，軸承間距不能太大，或者要適應一定軸向位移或?qū)χ姓`差的場合，采用背對背安裝更符合設備要求。

絲桿軸承配對形式要結合工況選擇，只是背對背的形式用的較大，但為了滿足設備的運行需求，是可以靈活配置的。如果對絲桿軸承配對存在問題，可以找專業的軸承廠家了解，比如三立軸承，由經驗豐富的工程師幫助解決絲桿軸承使用問題。
